Faseroptische ATR-Sonden

Eigenschaften:

  • Hoher Durchsatz in jedem Teil des Nah- und Mittelinfrarotspektrums

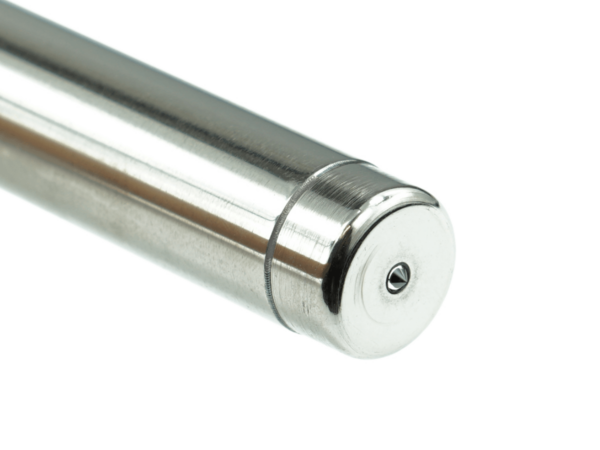

  • ATR-Spitze geformt für das Eintauchen in den Flüssigkeitsstrom ohne Totzone
  • Flexibel und robust für industrielle Anwendungen in rauer Umgebung
  • Kompatibel mit allen Spektrometern und automatisierten Prozess-Schnittstellen

Beschreibung

Die FlexiSpec®-Produktlinie von art photonics ist die neueste Generation der abgeschwächten Totalreflexion. Nah- und Mittel-IR-Faser-ATR-Sonden für alle Arten von FT-NIR, FT-IR und anderen IR-Spektrometern, Photometern und IR-LED oder QCL-Spektralsensoren. ATR-Tauchfasersonden mit patentiertem Design eignen sich für die Reaktionsüberwachung im Labor, im Technikum und für die vollautomatische Prozesskontrolle.

Für weitere Informationen besuchen Sie bitte unsere Rubrik "Downloads" und finden Sie entsprechende Artikel auf unserer Seite "Publikationen".

Spezifikationen

Common Parameters of Fiber Optic ATR-Probes
Total Length 1.5m (opt.:1m to 5m)*
Shaft Length 300mm (opt.: 100-700 mm)*
Shaft Diameter 12mm, 6.3mm (opt.:3mm)
Shaft Material Hastelloy C22
Length of Legs 500mm (opt. 200 – 500mm)
Protective Tube Material Liquid Tight SS-Conduit, KOPEX-Tube
Minimal Bending Radius 130mm
Input / Output Connectors Long SMA (opt.: any other type)
Compatible Process-Interfaces Ceramat-FOS or SensoGate-FOS**
*Customized dimensions are available on request, **Available for 12mm shafts only
Specification of Fiber Optic Immersion ATR- Probes
Probe type Di- ATR Ge- ATR Si- ATR ZrO₂- ATR
Transmission range 5.2-17μm 600-1900 cm-1 3.2-17μm 600-3100 cm-1 3.2-17μm 600-3100 cm-1 1.1-6.5μm 1550-9000 cm-1
Fiber type PIR-900/1000 Silver Halide PIR-900/1000 Silver Halide PIR-900/1000 Silver Halide CIR 500/550 Chalcogenide glass
Temperature range -150°C / + 140°C -150°C / + 80°C -150°C / + 140°C -150°C / + 90°C
Pressure (max) 200 Bar (300 Bar) on request 10 Bar 100 Bar 100 Bar

Downloads

Anwendungen

  • Reaktionsüberwachung in Echtzeit
  • Prozessanalytische Technologien (PAT)
  • Fernsteuerung der Polymerisation
  • Screening von Kristallisationsprozessen In-situ IR-Spektroskopie für PAT in der chemischen, petrochemischen, atomaren, biopharmazeutischen und Lebensmittelindustrie
